EIGRP – Classic Mode
Configuración EIGRP Classic Mode: Vecinos, Network y Métricas
En esta clase comenzaremos con el estudio de EIGRP dentro del curso CCNP ENARSI, y lo hacemos de manera diferente al orden oficial del blueprint de Cisco: primero comprenderemos a fondo los protocolos de enrutamiento, y después pasaremos a las técnicas de manipulación de rutas como route maps, redistribución y filtrado. Tiene más sentido así, y van a entender por qué cuando lleguemos a esa parte.
Esta clase está orientada 100% a la práctica. Asumimos que ya conocen los fundamentos teóricos de EIGRP del curso CCNA o CCNP ENCOR, así que no repetiremos esa teoría, sino que vamos directo a lo que se evalúa en el examen y a lo que se aplica en el día a día.
¿Qué veremos en esta clase?

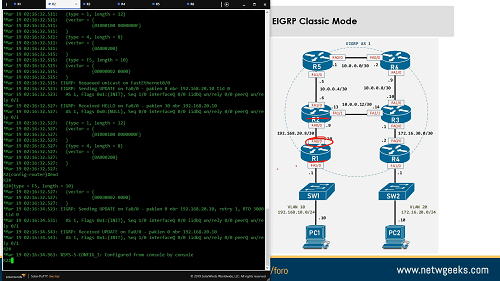

Trabajaremos con una topología de 6 routers en GNS3 donde configuraremos y verificaremos lo siguiente:
- Cómo habilitar EIGRP con classic mode de forma progresiva en cada router
- Las diferentes formas de utilizar el comando
networky cuándo conviene cada una - Por qué la wildcard es importante para controlar en qué interfaces se habilita el protocolo
- Las condiciones que deben cumplirse para que 2 routers establezcan vecindad EIGRP
- Qué ocurre exactamente durante el establecimiento de vecinos: hellos, updates INIT y el intercambio de rutas
- Cómo calcular la métrica EIGRP y comandos de verificación
EIGRP classic mode
Cuando la mayoría de ingenieros configura EIGRP, lo hace con classic mode, que es la forma tradicional que todos conocemos. El proceso arranca con el comando router eigrp [AS], donde el valor del sistema autónomo debe coincidir en todos los routers que quieran intercambiar rutas entre sí.
Después viene el comando network, y acá es donde muchos cometen errores. Si solo se proporciona la IP sin la wildcard, EIGRP asume una red classful, lo que puede hacer que el protocolo se habilite en interfaces donde no lo queremos. En la clase vemos exactamente cómo y por qué ocurre esto, y cómo evitarlo.
El comando network y la wildcard
La wildcard es simplemente el inverso de la máscara de subred, y utilizarla correctamente da control total sobre en qué interfaces se activa EIGRP. En esta clase exploraremos tres formas de utilizarla:
- Sin wildcard: EIGRP habilita el protocolo en todas las interfaces que caigan dentro de la red classful correspondiente.
- Con wildcard de red: EIGRP solo se habilita en las interfaces que pertenezcan a esa red lógica específica con su máscara exacta.
- Con wildcard 0.0.0.0: coincidencia exacta con una sola IP, útil cuando se necesita control preciso sobre una interface puntual.
También veremos cómo habilitar EIGRP en todas las interfaces del router con un solo comando, algo que ahorra tiempo en topologías grandes pero que hay que utilizar con criterio.
Establecimiento de vecinos y el intercambio inicial
Una vez que 2 routers se encuentran y verifican que coinciden en sistema autónomo, parámetros K y autenticación, comienza algo que muchos dan por sentado pero que es clave para la resolución de problemas: el intercambio de mensajes UPDATE INIT. Estudiaremos su propósito y cuándo son enviados en el proceso de establecimiento de vecinos. Lo analizaremos a detalle con Wireshark y con el comando debug eigrp packets, para que vean exactamente qué viaja dentro de cada mensaje. Veremos esto y mucho más en la clase.
Nota: Para aprovechar esta clase al máximo, deben tener claros los fundamentos teóricos de EIGRP del curso CCNP ENCOR. Si necesitan repasar, dejamos los links a esas clases en la sección de recursos relacionados.
¿Ya estás estudiando para el examen CCNP ENARSI 300-410? Todo lo que necesitas está acá. ¡Suscríbete y comienza hoy!
❓ Preguntas Frecuentes
¿Qué diferencia hay entre el classic mode y el named mode de EIGRP?
El classic mode es la configuración tradicional que utiliza el comando router eigrp [AS] con sus parámetros básicos. El named mode es una forma más moderna que agrupa toda la configuración bajo un nombre lógico y ofrece mayor flexibilidad, especialmente para manejar IPv4 e IPv6 al mismo tiempo. En este curso estudiaremos ambas formas y haremos un contraste directo entre ellas.
¿Por qué 2 routers EIGRP no establecen vecindad si tienen el mismo sistema autónomo?
El sistema autónomo idéntico es solo una de las 4 condiciones necesarias. También deben coincidir: que las interfaces que se interconectan pertenezcan a la misma red lógica (concepto de red primaria), que los parámetros de autenticación sean los mismos, y que los valores K de la fórmula de métrica coincidan. Si alguna de estas condiciones falla, los vecinos no se establecen. Esto lo trabajamos a fondo en la clase de resolución de problemas.
¿Cómo se calcula la métrica de EIGRP?
La fórmula es: 256 × (10⁷ / menor ancho de banda en Kbps + suma de delays en decenas de microsegundos). El ancho de banda que cuenta es el menor entre todas las interfaces de salida hacia el destino, y el delay es la suma de todos los delays de esas mismas interfaces. En la clase realizamos el cálculo paso a paso y lo verificamos con show ip route.
