MST – Errores comunes de configuración

En este debate hablamos sobre la lección «MST – Errores comunes de configuración». Puedes realizar tus consultas sobre la lección.

[José Anibal Fresneda Talavera]

Buenos días,

No entiendo las respuestas de la pregunta 5, ¿ puedes explicarme las respuestas por favor?

En la imagen aparece
Spanning tree enabled protocol rstp

Pero una de las respuestas correctas es:
Se está utilizando RPVST+

y no
Se está utilizando RSTP

Luego en el puerto fa0/1 aparece lo siguiente:
Fa0/1 Desg FWD 19 128.1 P2p Peer (STP)

¿Esto no significa que el SW conectado a ese puerto está usando STP?

La respuesta correcta que aparece es:
Al puerto Fa0/1 se conecta un switch que utiliza PVST+

Tampoco se ver el motivo de que esta respuesta sea correcta:
Al puerto Fa0/2 se conecta un switch que utiliza RPVST+

Un saludo, gracias.

[AlvaroM]

Hola José!

Si en el comando ves que se está utilizando RSTP, en realidad en Cisco eso significa que se está utilizando RPVST+, en Cisco no existe el uso solamente de RSTP.

Respecto a la segunda consulta, cuando veas solamente “P2P” al utilizar RPVST+, eso significa que los 2 switches están utilizando RPVST+; por lo tanto, esto significa que al puerto 2 se conecta un switch con RPVST+. Por otro lado, cuando veas “P2P Peer (STP)” al utilizar Rapid PVST+, eso significa que al otro lado estas conectando a un switch con PVST+; por lo tanto, al puerto 1 se conecta un switch con PVST+.
Todo esto se explica en la clase de RSTP.

Atento a cualquier otra consulta.

Saludos! =)

[Quique]

Hola,

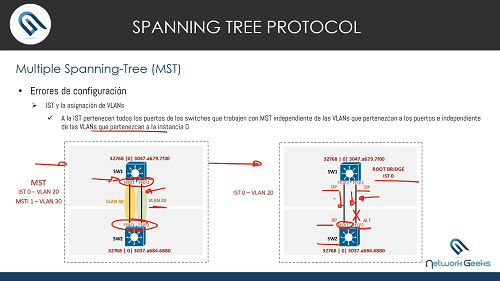

En el vídeo muestras que el Root Bridge para la IST 0 y MSTI 1 es el SW1.

No debería de ser el SW2 al tener el menor valor de BID? Al tener en ambas instancias el mismo Priority + sys_id, el que tenga la menor MAC_Address será el Root Bridge

Saludos,

[AlvaroM]

Hola Enrique!

Si, tu observación es válida, el error está en que en la presentación el switch 1 en realidad debería tener la dirección MAC 3037.a679.7f00 (se asume esa dirección MAC en la explicación), lo que lo hace el root bridge. Esto puedes validarlo en la parte práctica que es de donde se sacan las direcciones MAC; nuevamente ahí el switch 1 sigue siendo el root bridge con la MAC correcta.
Quedo atento.

Saludos! =)
